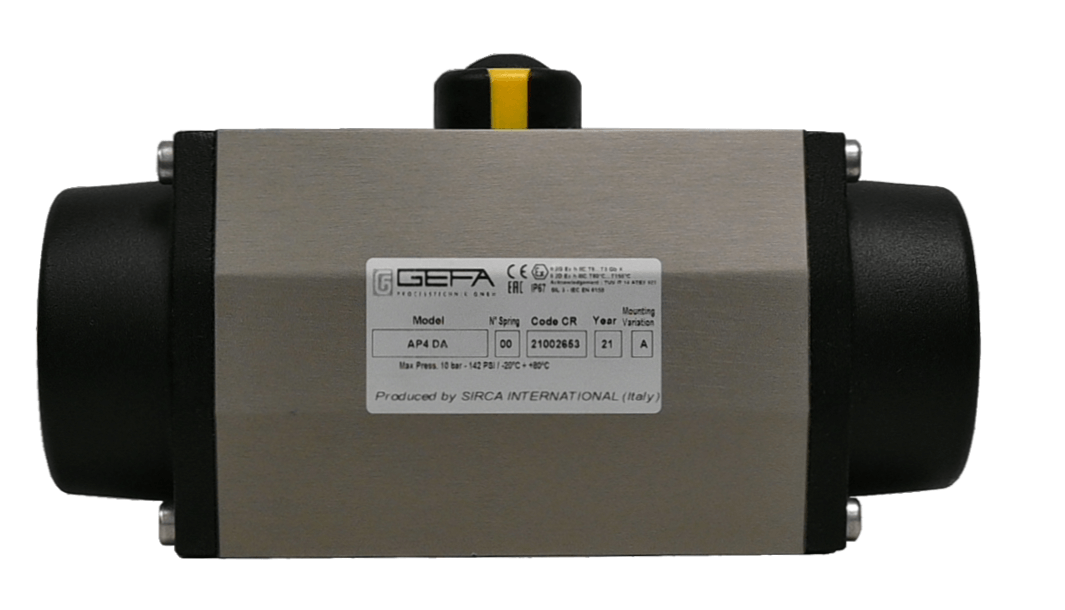

Serie AP
Beschreibung
- Wartungsfreie Funktion durch Dauerschmierung
- Korrosionsschutz durch Hartanodisierung des Gehäuses
- Linearer Drehmomentverlauf durch Zahnstangen/Zahnwellen-Prinzip
- Verschleißfreie Kolbenführung
- Genormte Schnittstellen
- Option: Hubjustierung in beiden Endstellungen

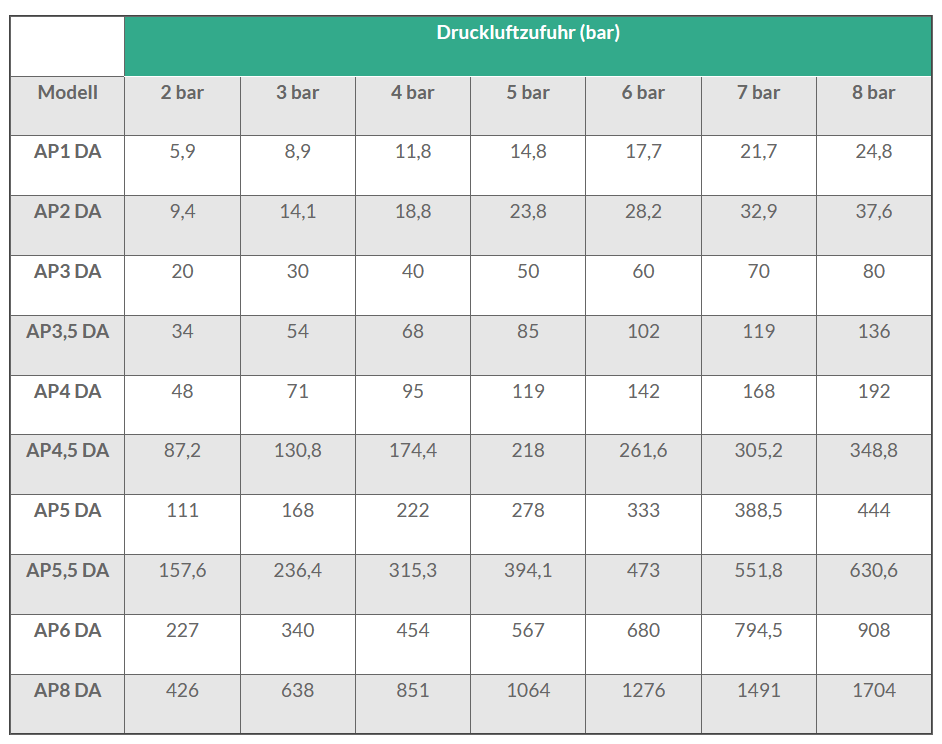

Drehmomente der doppeltwirkenden Antriebe AP (Nm)
Druckluftzufuhr (bar) |
|||||||
Modell |
2 bar |
3 bar |
4 bar |
5 bar |
6 bar |
7 bar |
8 bar |
AP1 DA |
5,9 |
8,9 |
11,8 |
14,8 |
17,7 |
21,7 |
24,8 |
AP2 DA |
9,4 |
14,1 |
18,8 |
23,8 |
28,2 |
32,9 |
37,6 |
AP3 DA |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
AP3,5 DA |
34 |
54 |
68 |
85 |
102 |
119 |
136 |
AP4 DA |
48 |
71 |
95 |
119 |
142 |
168 |
192 |
AP4,5 DA |
87,2 |
130,8 |
174,4 |
218 |
261,6 |
305,2 |
348,8 |
AP5 DA |
111 |
168 |
222 |
278 |
333 |
388,5 |
444 |
AP5,5 DA |
157,6 |
236,4 |
315,3 |
394,1 |
473 |
551,8 |
630,6 |
AP6 DA |
227 |
340 |
454 |
567 |
680 |
794,5 |
908 |
AP8 DA |
426 |
638 |
851 |
1064 |
1276 |
1491 |
1704 |
